环压式不锈钢给水管道连接安装_佛山市大铭不锈钢科技有限公司

　　说明：

　　1.适用于公称尺寸DN15～DN100的薄壁不锈钢管道连接。

　　2、环压式管件是指承口端部有密封段和稳定段的环压连接方式。

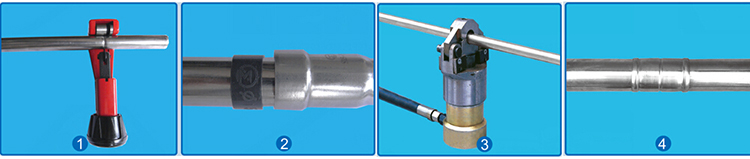

　　3、安装顺序

　　1)连接前，检验管材、管件的端部和液斥丁只等应干净无砂粒，无污物沾粘

　　2)用手动切割器或电动专用砂轮切割机垂直断管，其倾斜度应小于等于2mm，切割后应去除管口内外毛刺并整圆

　　3)先将管材插入承口底端，用画线笔沿管件缘在管材上画出插入长度的标记

　　4)将圆筒形硅橡胶圈套在画线标记的前端，不得使用任何润滑剂

　　5)管材插入管件时应确保画线标记到管件端面距离应小于等于2mm，密封圈不得扭曲、割伤、移位，并使其完全定位在管材管件的密封段

　　6)将液压工具钳口的记号面与管件外端端面一致，并与被承接的管材、管件呈垂直状，方可进行环压、当模块完全闭合后，稳压3s以上，即可卸压。此过程为沿管件圆周均匀施加径向力使管材与管件的稳定段局部内缩，形成凹槽呈咬合固定，达到所需连接强度，同时，密封段处亦下凹，使密封材料产生压缩形变，完全填充密封腔内的间隙，形成楔形密封，达到密封效果。

　　4.接头处无套丝、滚槽、焊接，但拆卸后不得重复使用，管道系统中管件应固定牢固，不得松动。

　　5.与内、外螺纹转换接头连接时，均需先拧紧螺纹后，再做环压连接。

**薄壁不锈钢管材、管件规格表**
公称尺寸 DN	管外径及公差 DW	壁厚及公差T
公称尺寸 DN	管外径及公差 DW	一系列管材	二系列管材	管件
15	16±0.10	0.6±0.06	0.8±0.08	0.8±0.08
20	20±0.12	0.7±0.07	1.0±0.10	1.0±0.10
25	25.4±0.14	0.8±0.08	1.0±0.10	1.0±0.10
32	31.8±0.18	1.0±0.10	1.2±0.12	1.2±0.12
40	40±0.20	1.0±0.10
50	50.8±0.26	1.2±0.12
65	63.5±0.32	1.2±0.12	1.5±0.15	1.5±0.15
80	76.1±0.38	1.5±0.15	2.0±0.20	2.0±0.20
90	88.9±0.44
100	101.6±0.54

说明：1.按（饮用水不锈钢焊接钢管）YB/T4204-2009执行

2.管材1、2系列的管外径相同，故弹性体密封圈均可适用

**弹性体密封圈的基本尺寸**
公称尺寸 DN	D1	D2	H
15	18.0	16.0	9.5
20	22.0	20.0	9.5
25	27.9	25.4	11.0
32	34.3	31.8	11.0
40	43.0	40.0	16.0
50	53.8	50.8	16.0
65	67.5	63.5	17.0
80	80.0	76.0	17.0
90	93.0	89.0	17.0
100	104.6	101.6	17.0
